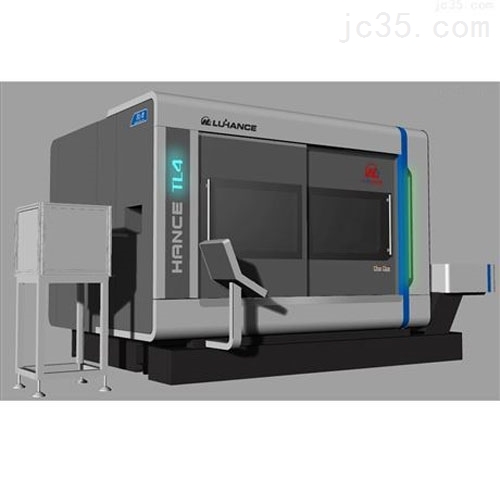

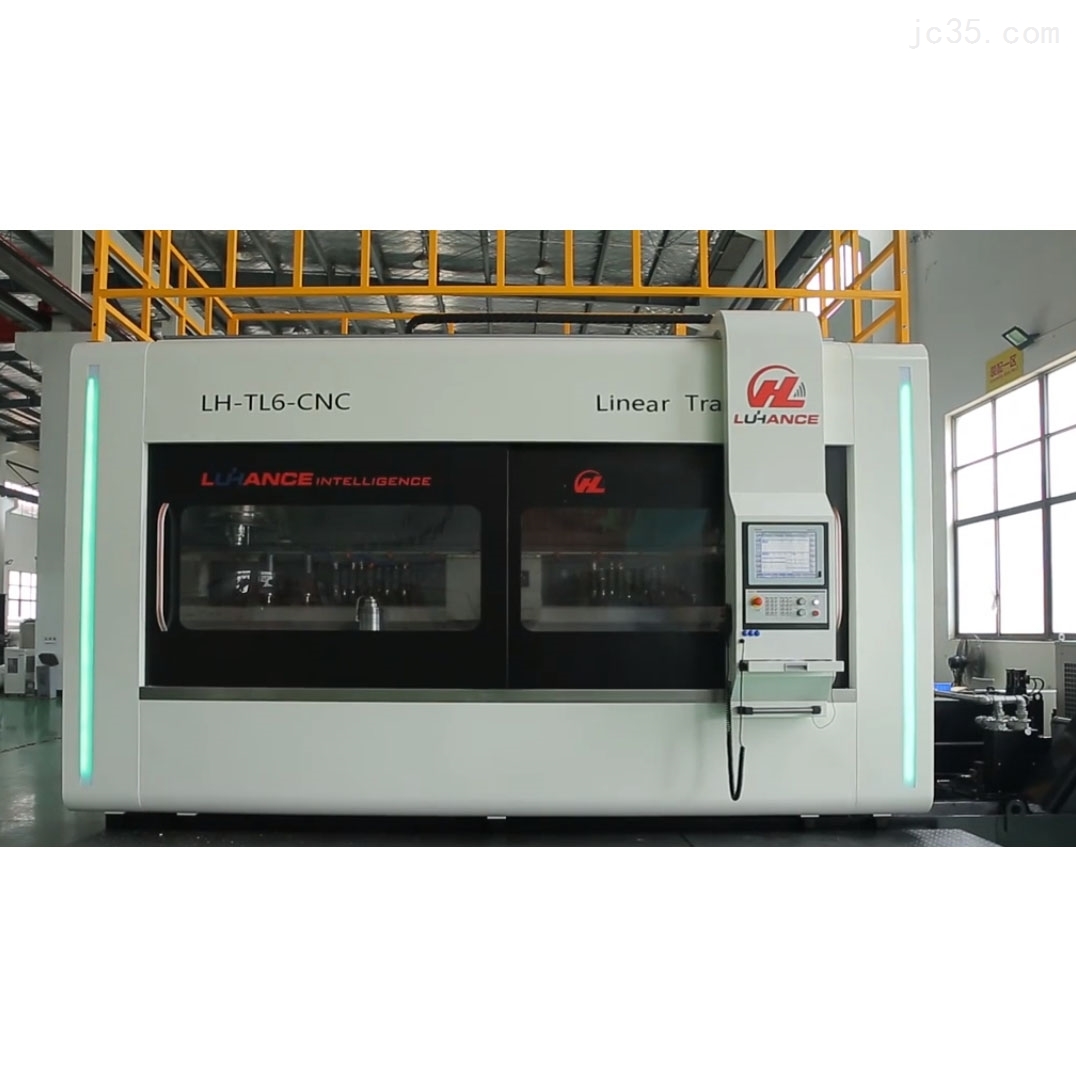

法兰加工生产线

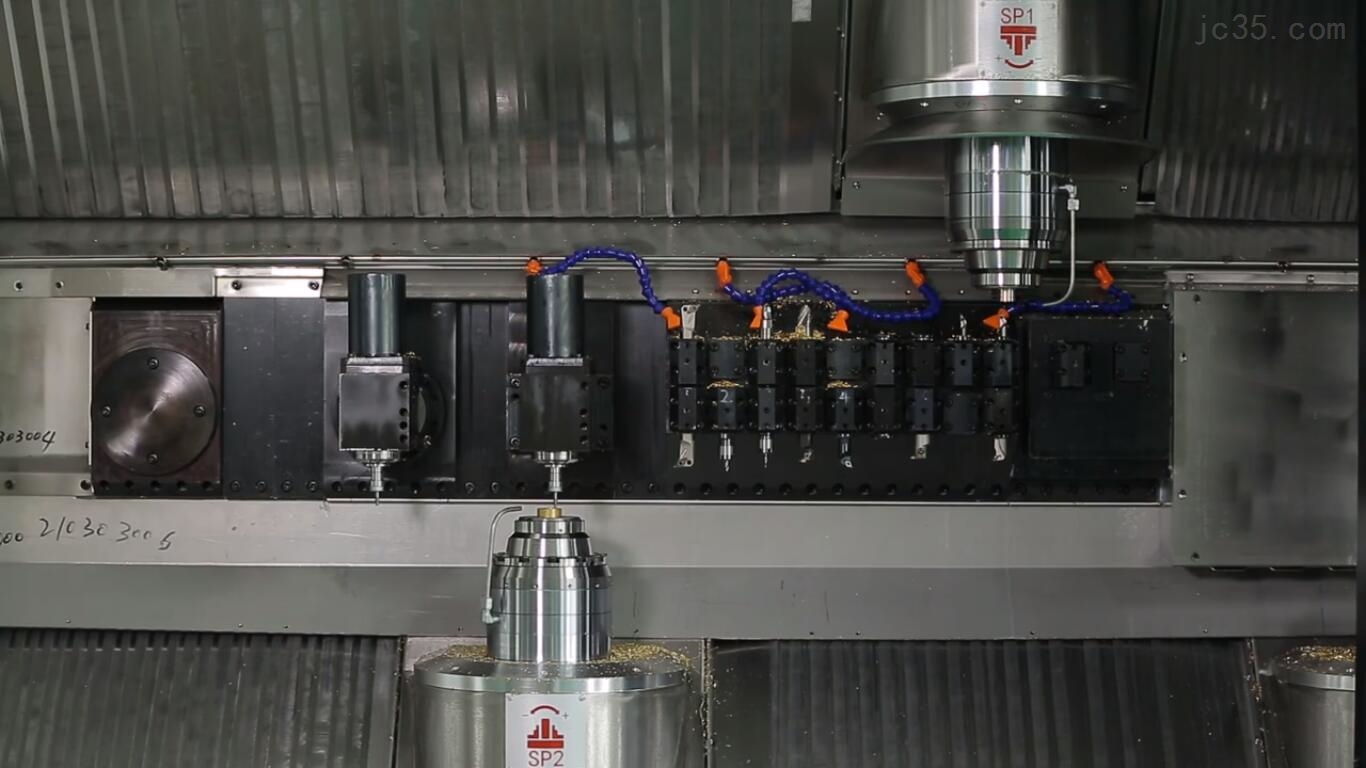

简要描述:法兰加工生产线:主轴采用立式和倒立式布置,同时可以布置4-6个主轴,可以两两交接,完成复杂的工序内容。中间布置刀座,动力刀具,Y轴等,实现一定程度的柔性。可以选配力士乐或者fanuc系统。

  • 产品型号:TL系列
  • 厂商性质:生产厂家
  • 更新时间:2021-08-11
  • 访  问  量:109

详细介绍

法兰加工生产线

1、振动盘和机械手自动上下料

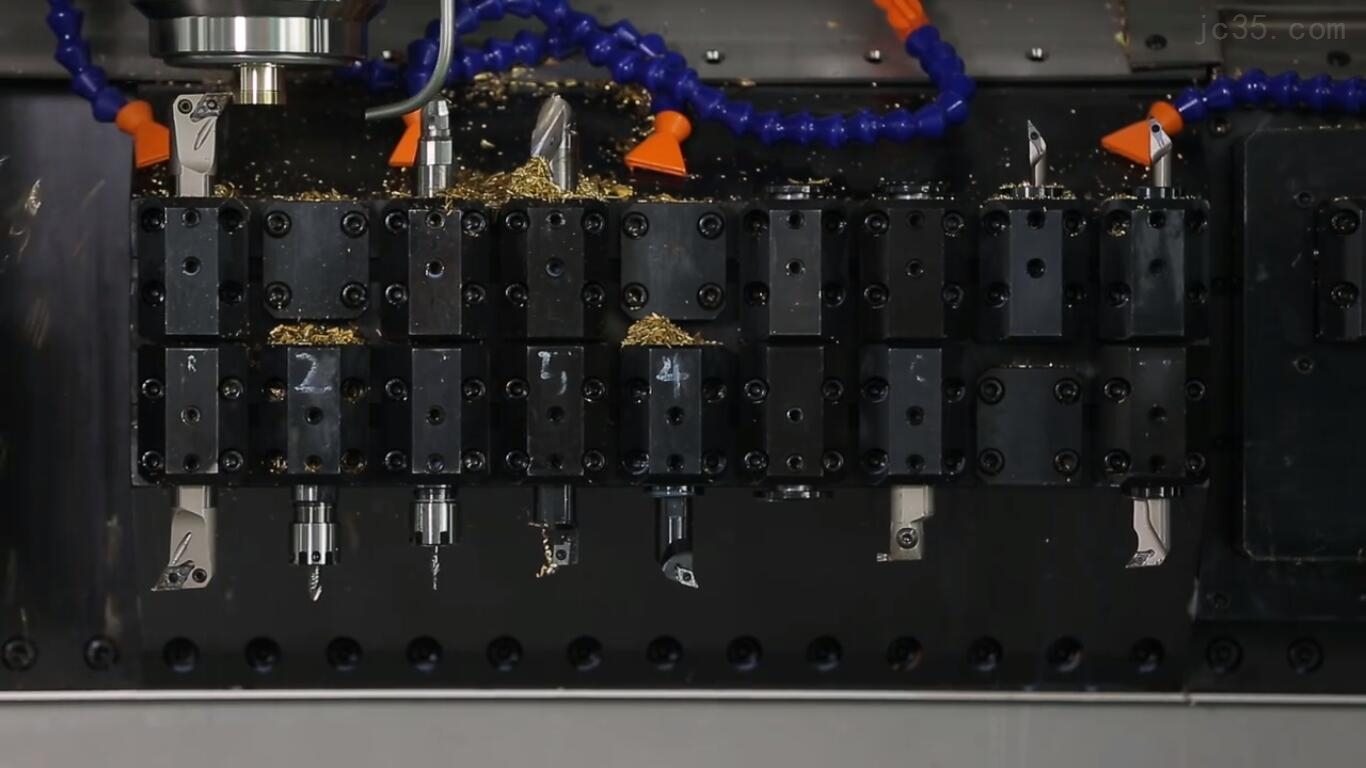

2、刀座和动力头数量可随意组合,大动力头数8个

3、动力头大转速100000rpm,小刀具0.1mm

4、柔性好,换型快&简单,适合多品种、中小批量生产

5、加工区域空间大,排屑容易&方便

6、电主轴精度高,圆度和直线度可达2μm

7、光栅值反馈,X轴重复定位精度可达5 μm

8、床身一体铸造,刚性强、吸震性好、稳定性佳


法兰加工生产线基本参数:


基本参数 TL3 TL4 TL5 TL6
主轴数量(个) 3 4 5 6
主轴转速rpm 0-8000 0-8000 0-8000 0-8000
主轴功率kw 10 10 10 10
X轴行程mm 1500 1500 1500 1500
Z轴行程mm 200 200 200 200
X轴快移速度m/min 80 80 80 80
Z轴快移速度m/min 20 20 20 20
X轴大加速度 5g 5g 5g 5g
大加工直径?mm 4-65 4-65 4-65 4-65
大加工长度mm 150 150 150 150
多刀座数 40 40 60 60
多动力头数 20 20 30 30
动力头大转速rpm 3000-50000 3000-50000 3000-50000 3000-50000
上/下料方式 自动 自动 自动 自动
设备总功率kw 60 80 100 120
设备重量T 19 20 24 25
设备占地LxWxHmm 6350x3350x3000 6350x3350x3000 7350x3350x3135 7350x3350x3135

应用领域:

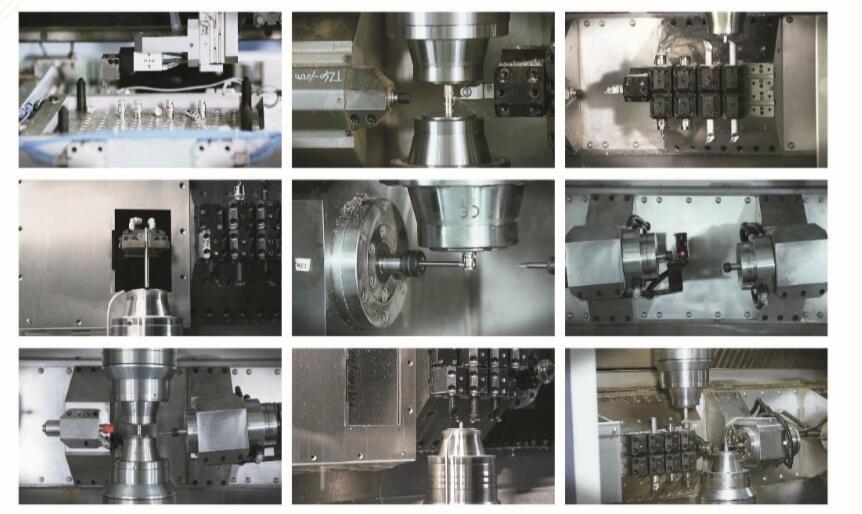

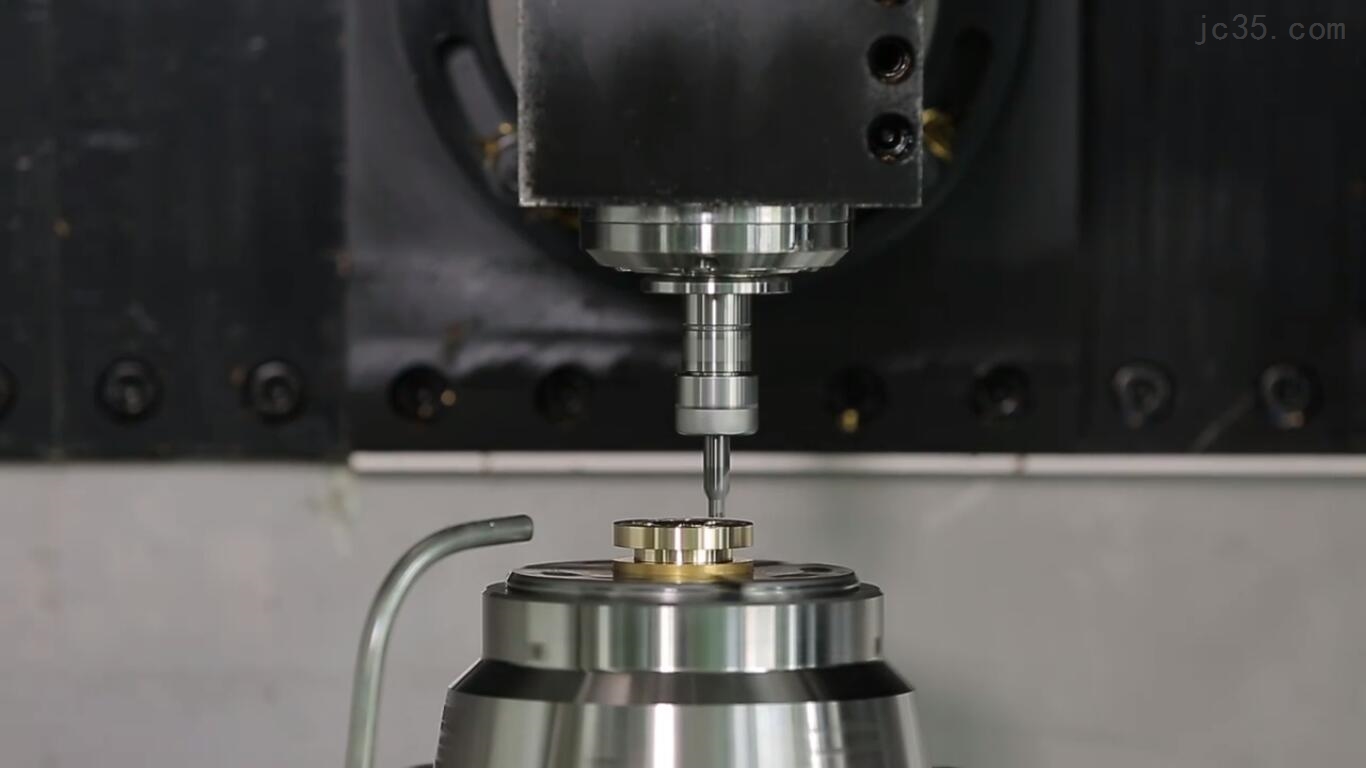

工作实拍图:
