4-5轴多工位联动高效加工中心

简要描述:4-5轴多工位联动高效加工中心的型号有Mod./型号350;Mod./型号 500;Mod./型号 650。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2021-12-02
  • 访  问  量:1009

详细介绍

4-5轴多工位联动高效加工中心的技术特点:

技术特点 Mod./型号350  Mod./型号 500  Mod./型号 650
基本参数
主轴数量(加工模块)  2-3-5  2-3  2-3
工位数( 4轴旋转星型工作台)   4-6 4 4
4轴联动(选项) 手动,机器人,棒料上料机 手动,机器人,棒料上料机 手动,机器人
占地面积 16.5sq m/平米 20sq m/平米 40sq m/平米
分度工作台和旋转星型工作台
工作台锁紧 HIRTH +/-3 arser HIRTH +/-3 arser 托盘更换
工作台分度时间 2sec/秒 2sec/秒 8sec/秒
大零件尺寸 500*350毫米 直径*高度 500*450毫米 直径*高度 650/850*650毫米 直径*高度
每个星型工作台上大承量 200kg/公斤 200kg/公斤 350kg/公斤
星型工作台旋转时间(90°) 0.5sec/秒 0.5sec/秒 1sec/秒
星型工作台旋转时间(90°) 连续地 连续地 连续地
工作台分度时星型工作台旋转
加工模块
X-Y-Z行程 350*350*300 mm/毫米 500*450*400 mm/毫米 650*650*400 mm/毫米
X-Y-Z速度 45-45-60 m/min./米/分钟 45-45-60 m/min./米/分钟 45-45-60 m/min./米/分钟
X-Y-Z进料(高精度预装滚珠丝杆 40mm dio.*20 mm pitch (X-Y-Z) 40mm dio.*20 mm pitch (X-Y-Z) 40mm dio.*20 mm pitch (X-Y-Z)
加工模块滑块 预装直线滚柱导轨 预装直线滚柱导轨 预装直线滚柱导轨
反馈 编码器或光栅尺 编码器或光栅尺 编码器或光栅尺
标准主轴 11千瓦(S6)-8000转/分钟 11千瓦(S6)-8000转/分钟 11千瓦(S6)-8000转/分钟
电主轴 36千瓦(S6)-10000转/分钟(114牛.米) 36千瓦(S1)-10000转/分钟(114牛.米) 36千瓦(S1)-10000转/分钟(114牛.米)
大主轴转速 20000转/分钟(可选) 20000转/分钟(可选) 20000转/分钟(可选)
主轴定位
主轴鼻端(标准) HSK-63 HSK-63 不同选项
主轴轴承 预载滚柱轴承 预载滚柱轴承 预载滚柱轴承
刀具阻挡/放空 自动 自动 自动
锥体清洁 带空气自动清洁 带空气自动清洁 带空气自动清洁
外部/内部通过主轴冷却液 是/可选 是/可选 是/可选
刀具容量(园盘) 24(对于每个主轴)或更多 24(对于每个主轴)或更多 24-32(对于每个主轴)或更多
大刀具重量 8公斤(20个刀具12公斤) 12kg/12公斤 12kg/12公斤
大工具直径和长度 80毫米*280毫米 80毫米*280毫米 80毫米*280毫米
园盘旋转 无刷电机和变速箱 无刷电机和变速箱 无刷电机和变速箱
刀具更换(刀具到刀具的时间) 1 sec./秒 1 sec./秒 1.5 sec./秒
刀具更换(切削到切削时间) 3.5秒(3000转) 3.5秒(3000转) 4秒(3000转)
附件
展刀和凹槽头,角度头
和其它主轴附件
可选 可选(也可附加选项主轴配备高精
度的Buffoli数控开凹槽头
可选

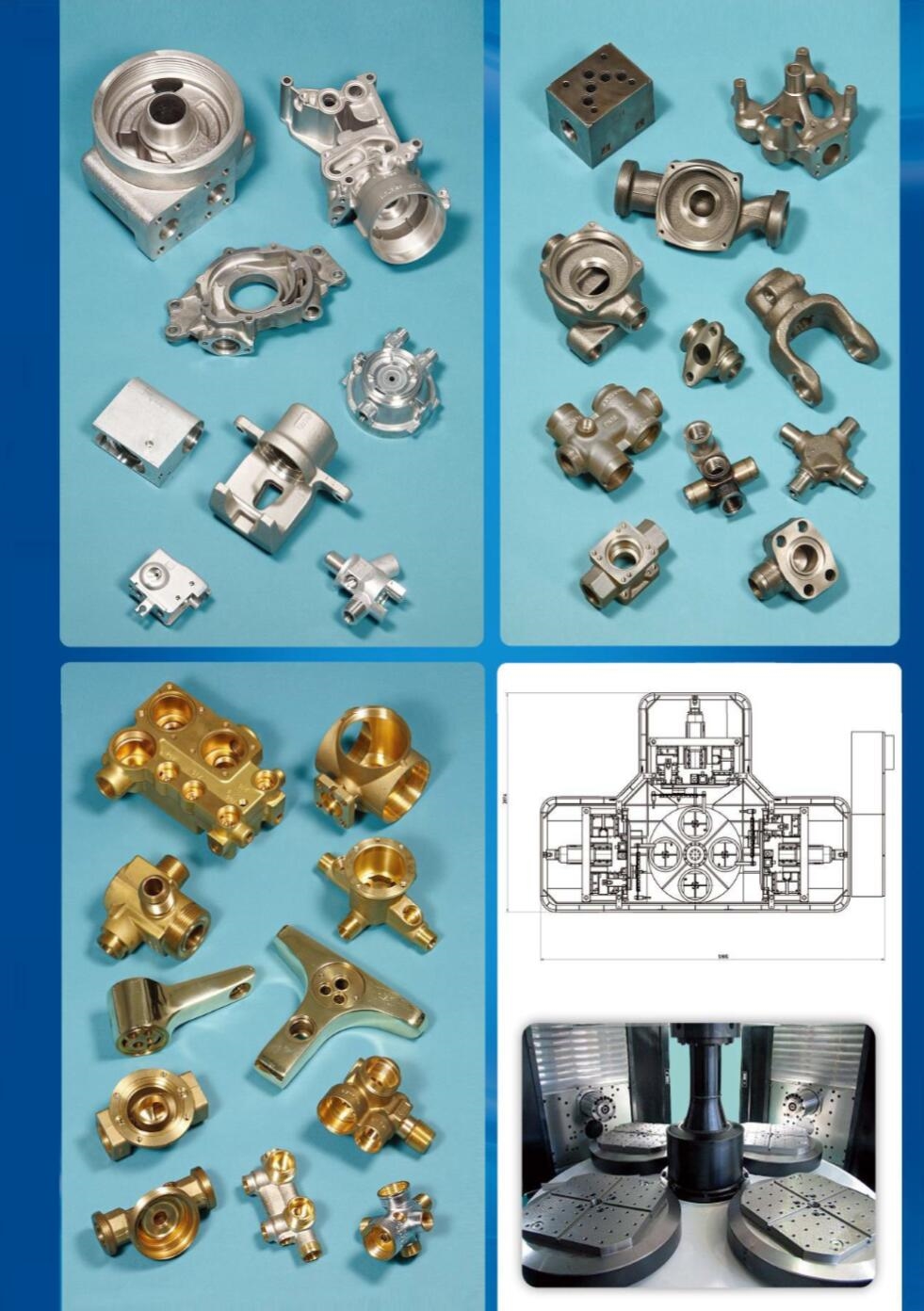

4-5轴多工位联动高效加工中心的细节图
